Измеритель ёмкости конденсаторов HONEYTEK A6013L


В статье приводятся варианты схемы простого прибора, позволяющего находить неисправные электролитические конденсаторы, не выпаивая их из схемы.

Кроме того, данным прибором можно «прозванивать» электрические цепи, проверять прохождение сигнала в устройствах ВЧ и НЧ, оценивать моточные изделия на предмет наличия короткозамкнутых витков.

Несколько лет назад в Интернете автор обнаружил схему несложного прибора, позволяющего выявлять неисправные электролитические конденсаторы.

Заинтересовавшись этим, автор решил собрать и испытать этот «измеритель ESR». Результат превзошел все ожидания: телевизор Toshiba, находившийся в ремонте несколько дней (не запускался БП), был отремонтирован буквально за 5 минут.

С помощью этого прибора были обнаружены два электролитических конденсатора с повышенным ESR, которые до этого были выпаяны из платы и проверены обычным тестером на «подергивание стрелки» Стрелка отклонялась, и исправность конденсаторов не вызывала сомнений. После замены конденсаторов телевизор нормально заработал.

Теория

Итак, обо всем по порядку.

Для начала позвольте немного теории, чтобы полнее представлять суть проблемы. ESR — это аббревиатура от английских слов Equivalent Serial Resistance, в переводе означает «эквивалентное последовательное сопротивление».

В упрощенном виде электролитический (оксидный) конденсатор представляет собой две алюминиевые ленточные обкладки, разделенные прокладкой из пористого материала, пропитанного специальным составом — электролитом.

Диэлектриком в таких конденсаторах является очень тонкая оксидная пленка, образующаяся на поверхности алюминиевой фольги при подаче на обкладки напряжения определенной полярности.

К этим ленточным обкладкам присоединяются проволочные выводы. Ленты сворачиваются в рулон, и все это помещается в герметичный корпус. Благодаря очень малой толщине диэлектрика и большой площади обкладок оксидные конденсаторы при малых габаритах имеют большую емкость.

В процессе работы внутри конденсатора протекают электрохимические процессы, разрушающие место соединения вывода с обкладками.

Контакт нарушается, и в результате появляется так называемое переходное сопротивление, достигающее значения десятков ом и более, что эквивалентно включению последовательно с конденсатором резистора, причем последний находится в самом конденсаторе.

Зарядные и разрядные токи вызывают нагрев этого «резистора», что еще больше усугубляет разрушительный процесс. Другая причина выхода из строя электролитического конденсатора — это известное радиолюбителям «высыхание», когда из-за плохой герметизации происходит испарение электролита.

В этом случае возрастает реактивное емкостное (Хс) сопротивление конденсатора, так как емкость последнего уменьшается.

Наличие последовательного сопротивления негативно сказывается на работе устройства, нарушая логику работы конденсатора в схеме. (Если включить, например, последовательно с конденсатором фильтра выпрямителя резистор сопротивлением 10…20 Ом, на выходе последнего резко возрастут пульсации выпрямленного напряжения.).

Особенно сильно сказывается повышенное значение ESR конденсаторов (причем всего до 3…5 Ом) на работе импульсных блоков питания, выводя из строя более дорогостоящие транзисторы или микросхемы.

Принцип работы описываемых измерителей ESR основан на измерении емкостного сопротивления конденсатора, т.е., по сути, это омметр, работающий на переменном токе. Из курса радиотехники известна формула:

где Хс — емкостное сопротивление, Ом; f -частота, Гц; С — емкость, Ф. Например, конденсатор емкостью 10 мкФ на частоте 100 кГц будет иметь емкостное сопротивление 0,16 Ом, 100 мкФ — 0,016 Ом и т.д. В реальном конденсаторе это значение будет несколько выше из-за наличия паразитной индуктивности (сопротивления потерь), однако для наших целей особая точность измерений не нужна.

Выбор частоты измерения 100 кГц обусловлен тем, что многие фирмы, производящие конденсаторы с низким ESR, максимальный импеданс конденсатора (т.е. ESR) задают именно на этой частоте.

Следует отметить, что формула (1) справедлива для переменного тока синусоидальной формы, описываемые же измерители работают с генераторами прямоугольных импульсов. Но, как было замечено выше, нам нужно не точность измерений, а возможность различать конденсаторы с ESR, например, 0,5 и 5 Ом.

Что такое тестер конденсаторов

Конденсатор представляет собой радиодеталь, состоящую из двух обкладок, сделанных из проводников и диэлектрического слоя между ними. Электрическая емкость элемента измеряется в фарадах. Эта величина очень большая, поэтому на практике используются микрофарады или пикофарады.

Конденсаторы обычно бывают электролитическими или пленочными. В последних параметры мало меняются с течением времени. У электролитических ситуация другая. Жидкий состав, находящийся внутри, постепенно высыхает, и деталь теряет свои полезные свойства. Часто по внешнему виду нельзя судить по его исправности. Для проверки его нужно выпаивать.

Другая ситуация, когда важно проверить емкость, — это нарушение его работы от различных причин случайного характера — скачков напряжения или работы в условиях повышенной температуры. Неисправный элемент может послужить причиной неисправной работы всего устройства.

Чтобы изучить ситуацию, необходимо определить, соответствует ли емкость конденсатора номинальному значению. Для этой цели применяют тестеры конденсаторов.

Они могут быть цифровыми или аналоговыми. Во время проверки может определяться емкость или ESR, параметр, который представляет собой последовательное эквивалентное сопротивление.

Высокоточное измерение

В некоторых мультиметрах имеется возможность непосредственной проверки емкости.

ESR-измерители производят определение эквивалентного последовательного сопротивления. Здесь речь идет о реактивном сопротивлении, которое обусловлено емкостью. Оно может существенно возрастать при увеличении частоты. Этот параметр оценивают с помощью сложных алгоритмов. Если он принимает слишком большую величину, то в некоторых ситуациях может быть нарушен температурный режим работы элемента. Это особенно опасно для электролитических элементов.

Вам это будет интересно Особенности по выбору паяльника

Существуют специальные измерители емкости.

Аналоговое устройство

ESR-метр

Такой измерительный прибор оснащен жидкокристаллическим дисплеем. У него имеются 2 щупа: красный и черный. Первый считается положительным, второй — отрицательным. Перед тем, как проверять, элемент разряжают, закорачивая выводы друг на друга. Чтобы провести измерение, щупы соединяют с выводами конденсатора. Если используется полярная модель, необходимо при этом учитывать полярность щупов.

Затем прибор включают и через несколько секунд на экране появляются величины емкости и параметра ESR.

Измеритель емкости

Мультиметр

Для определения исправности конденсатора мультиметр можно перевести в режим определения сопротивления. Переключатель нужно установить на 2 МОм или 200 Ком. Нужно подобрать этот параметр таким образом, чтобы зарядка происходила не сразу, а в течение нескольких секунд.

К его выводам элемента, который нужно выпаять из схемы, подключают красный и черный щупы. Теперь необходимо следить за данными на дисплее. Если там 0, то это означает обрыв контактов или другое механическое повреждение. Если tester показывает увеличивающиеся цифры и в конце концов появляется 1, то это говорит о работоспособности детали. Если сразу появляется единица, то это означает, что в конденсаторе произошел пробой.

При использовании аналогового прибора у исправной детали можно будет увидеть постепенное движение стрелки. Мгновенная установка минимального значения говорит об обрыве, а максимального — свидетельствует о пробое.

В мультиметре предусмотрена возможность непосредственного измерения емкости. Для этого нужно установить переключатель аппарата для ее измерения и выбрать наиболее подходящую шкалу. Обычно для контактов конденсатора предусматриваются особые клеммы. Если их нет, надо воспользоваться красным и черными щупами. В последнем случае необходимо воспользоваться такими же клеммами, как при измерении сопротивления.

Если значение емкости равно или близко к номинальному, то элемент исправен и может быть использован. В противном случае он неработоспособен. Считается, что совпадение с разницей не более 20% говорит о радиотехнической пригодности детали.

Протечка электролита

Схема простейшего измерителя ESR

Рассмотрим работу схемы простейшего измерителя ESR, показанную на рис.1. На микросхеме DD1 собран генератор прямоугольных импульсов (элементы D1.1, D1.2) и буферный усилитель (элементы D1.3, D1.4). Частота генерации определяется элементами С1 и R1 и приблизительно равна 100 кГц.

Рис. 1. Схема простейшего измерителя ESR.

Прямоугольные импульсы через разделительный конденсатор С2 и резистор R2 подаются на первичную обмотку повышающего трансформатора Т1. Во вторичную обмотку после выпрямителя на диоде VD1 включен микроамперметр РА1, по шкале которого отсчитывают значение ESR.

Конденсатор С3 сглаживает пульсации выпрямленного напряжения. При включении питания стрелка микроамперметра отклоняется на конечную отметку шкалы (добиваются подбором резистора R2). Такое ее положение соответствует значению «бесконечность» измеряемого ESR.

Если подключить исправный оксидный конденсатор параллельно обмотке I трансформатора Т1, то благодаря низкому емкостному сопротивлению (помните, при С=10 мкФ, Хс=0,16 Ом на частоте 100 кГц) конденсатор зашунтирует обмотку, и стрелка измерителя приблизится к нулю.

При наличии же в измеряемом конденсаторе какого-пибо из описанных выше дефектов, в нем повышается значение ESR. Часть переменного тока потечет через обмотку, и стрелка будет все меньше отклоняться от значения «бесконечность».

Чем больше ESR, тем больший ток протекает через обмотку и меньший через конденсатор, и тем ближе к положению «бесконечность» находится стрелка.

Шкала прибора нелинейная и напоминает шкалу омметра обычного тестера. В качестве измерительной головки можно использовать любой микроамперметр на ток до 500 мкА, хорошо подходят головки от индикаторов уровня записи магнитофонов. Градуировать шкалу не обязательно, достаточно засечь, где будет находиться стрелка, подключая калибровочные резисторы.

Благодаря разделительному повышающему трансформатору напряжение на измерительных щупах прибора не превышает значения 0,05…0,1 В, при котором еще не открываются переходы полупроводниковых приборов. Это дает возможность проверять конденсаторы, не выпаивая их из схемы.

Проверка мультиметром

При помощи мультиметра проверяют два параметра конденсатора: внутреннее сопротивление и емкость.

Внутреннее сопротивление (проверка на пробой и обрыв цепи)

Мультиметр переводят в режим измерения сопротивления путем установки переключателя в сектор «Ω» на верхнюю позицию — у разных моделей это 2 или 20 МОм.

Далее касаются щупами выводов конденсатора. Если тот исправен, происходит следующее:

  • вначале мультиметр показывает низкое сопротивление — конденсатор заряжается подаваемым на щупы напряжением;
  • по мере увеличения заряда в конденсаторе, сопротивление постепенно возрастает и в конце концов достигает очень высокой величины: на дисплее — значение свыше 2 МОм или «1» (символ бесконечности).

Иное поведение прибора свидетельствует о неисправности элемента, когда сопротивление:

  1. оказалось ниже 2 МОм: конденсатор пробит (появилась проводимость в диэлектрике между обкладками);
  2. сразу стало бесконечно большим: обрыв вывода.

Конденсаторы делятся на два типа: полярные и неполярные. Первые чувствительны к полярности измерений и если ее перепутать, подав на «минусовый» вывод положительный потенциал, а на «плюсовой» — отрицательный, выходят из строя. «Минусовый» вывод распознают по о на корпусе конденсатора.

В мультиметре потенциалы распределяются так:

  • порт «COM» — отрицательный: по негласному правилу сюда включают черный щуп;
  • порт «V/ Ω» — положительный: принято включать красный щуп.

При измерении сопротивления неполярного конденсатора полярность можно поменять. Элемент перезаряжается и показания на мультиметре снова возрастают от малых величин до 2 МОм и более.

При наличии заведомо исправного конденсатора той же марки, состояние исследуемого проверяют методом сравнения:

  • замеряют сопротивление исправного конденсатора;
  • то же самое выполняют для исследуемого элемента;
  • сравнивают скорость изменения показаний на мультиметре.

Для этого метода более подходит аналоговый (стрелочный) тестер: плавно отклоняющаяся стрелка четко отражает изменение сопротивления в режиме реального времени.

Конденсатор проверяется в разряженном состоянии, иначе возможна электротравма или повреждение мультиметра.

Способ разряда зависит от емкости:

  • малая (низкое напряжение): закорачивают выводы отверткой;
  • большая (высокое напряжение): замыкают выводы резистором сопротивлением 10 кОм.

Резистор удерживают инструментом с изолированными ручками.

Емкость

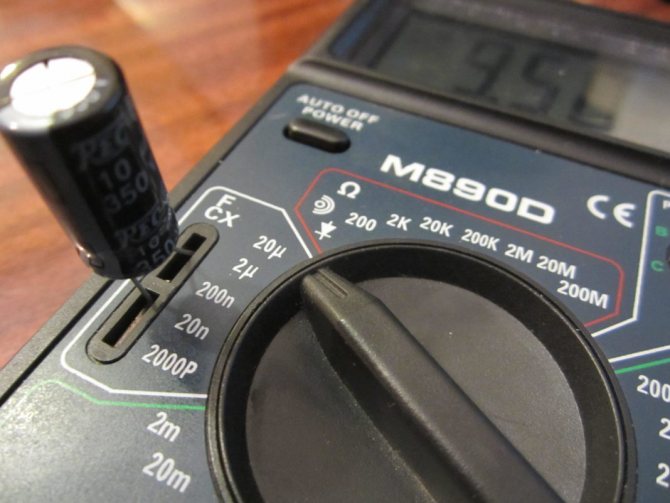

Измерение емкости возможно при наличии в мультиметре специальной функции. У таких приборов на лицевой панели имеется сектор «CX».

Конденсатор подключается двумя способами:

  1. у некоторых моделей имеются разъемы для щупов с пометкой «CX»;
  2. у других в сектор «CX» выведены две контактные площадки с пометками «+» и «-».

При контакте щупов или площадок с выводами конденсатора на дисплее отображается значение емкости. Полученные данные сравнивают с числовым показателем, указанным на корпусе конденсатора, после чего делают вывод о его пригодности.

Мультиметр

Переключатель должен быть установлен в секторе «CX» на позиции с ближайшим большим значением по отношению к ожидаемой емкости. Обычно в секторе имеется 5 позиций со данными от 20 нФ до 200 мкФ.

Данный способ контроля не подходит для конденсаторов емкостью менее 0,25 мкФ. Их проверяют специальным устройством — LC-метром.

При отсутствии функции определения емкости, конденсатор проверяют так:

  1. Заряжают его от источника постоянного тока. Напряжение источника — примерно вдвое меньше напряжения конденсатора. Для элемента на 25 В достаточно источника на 9 – 12 В.
  2. Выждав несколько секунд, чего обычно достаточно для полной зарядки, радиодеталь отключают от питания и мультиметром замеряют напряжение на ее выводах.

Измеритель настраивается следующим образом:

  • черный щуп включен в порт «COM»;
  • красный — в порт «V/Ω»;
  • переключатель: в сектор измерения постоянного напряжения («DCV» или «V-») на позицию с ближайшим большим значением относительно ожидаемого напряжения конденсатора.

Важно успеть прочитать первые показания, поскольку напряжение постепенно будет снижаться — конденсатор разряжается через мультиметр.

Доработанная схема измерителя

Схема, показанная на рис. 1, вполне работоспособна, однако имеет один существенный недостаток. Нетрудно заметить, что если к схеме подключить неисправный конденсатор, имеющий пробой диэлектрика, стрелка прибора так же, как и в случае проверки исправного конденсатора, приблизится к нулевой отметке. Для устранения указанного недостатка в схему введен переключатель S1 (рис.2).

Рис. 2. Модернизированная схема измерителя ESR для оксидных конденсаторов.

В верхнем положении контактов переключателя (как показано на схеме) прибор работает как измеритель ESR, и стрелка измерительной головки отклоняется под воздействием выпрямленного напряжения

генератора. В нижнем же положении контактов переключателя S1 стрелка измерителя отклоняется под воздействием постоянного напряжения источника питания, а измеряемый конденсатор подключают параллельно головке.

Процедура измерения выглядит так: подключают щупы к измеряемому конденсатору и наблюдают за стрелкой. Допустим, стрелка приблизилась к нулю, по части ESR конденсатор исправен. Переключают S1 в нижнее положение.

При исправном конденсаторе стрелка измерительного прибора должна вернуться в положение «бесконечность», так как конденсаторы не проводят (вернее, не должны проводить) постоянный ток. Пробитый же конденсатор зашунтирует головку, и стрелка измерителя останется в нулевом положении. Отклонения стрелки на конечную отметку шкалы на постоянном токе (в нижнем положении S1) добиваются подбором резистора R3.

Для защиты измерительной головки от механических повреждений импульсом разрядного тока (при случайном подключении измерительных щупов к заряженному конденсатору) служат кремниевые диоды VD2, VD3. Заряженный конденсатор будет разряжаться через обмотку I трансформатора Т1.

Будьте внимательны, не подключайте щупы к заряженному конденсатору! Автор как-то подключил прибор к конденсатору на 220 мкФх400 В в схеме компьютерного монитора, только что отключенного от сети. Прибор выдержал, но щупы приварились к выводам конденсатора. Пришлось менять «цыганские» иголки, которые служили щупами.

Естественно, подключать щупы к измеряемому конденсатору нужно в верхнем положении переключателя S1, чтобы он разрядился через обмотку трансформатора, в противном случае можно сжечь головку и диоды! Чтобы не задумываться, в каком положении находится переключатель, в качестве S1 лучше применить кнопку (или переключатель типа П2К) без фиксации. Подключают щупы, измеряют ESR, конденсатор разрядился, затем нажимают кнопку и проверяют конденсатор на пробой.

Наличие переключателя S1 дает возможность «прозванивать» проводники печатной платы, позволяя выявлять обрывы, микротрещины или случайные замыкания между дорожками.

На переменном токе этого сделать нельзя, так как, например, из-за наличия в схеме блокировочного конденсатора прибор покажет замыкание между общим проводом и проводником питания.

Существуют и другие области применения прибора. С его помощью, благодаря наличию генератора импульсов, можно проверять исправность трактов РЧ и ПЧ радиоприемников и телевизоров, а также видеоусилители, формирователи импульсов и т.д.

Спектр гармоник сигнала прямоугольной формы генератора, работающего на частоте 100 кГц, простирается вплоть до сотен мегагерц. Телевизор реагирует на подключение щупов прибора даже к антенному входу ДМВ диапазона! В диапазоне МВ на экране телевизора отчетливо просматриваются горизонтальные полосы.

Схема принципиальная прибора

Изначально прибор был собран с самодельными щупами – пинцетом, имеющим широкие губки, неудобным при измерении на платах, с плотным монтажом. Затем присмотрел себе на Али экспресс щупы — пинцет для измерения SMD, подключаемые к мультиметру. Заказав пинцет, провод был безжалостно укорочен, для того чтобы точность не сильно пострадала при измерении, из-за длины проводов щупов. Не забывайте, там счет идет на миллиОмы.

Сначала прибор у меня подключался щупами к мультиметру и был выполнен в виде приставки, но постепенно надоело крутить каждый раз ручку мультиметра, вырабатывая тем самым ресурс переключений. Мне тогда как раз товарищ подарил мультиметр, в связи с тем что свой я временно попалил на неразрядившемся электролитическом конденсаторе. Впоследствии прибор был восстановлен, резисторы были перепаяны, а этот мультиметр, у него были отломлены разъемы для подключения щупов на плате, и были кем-то брошены перемычки, но точность измерений уже была не та.

ESR метр открытый корпус

Но для моих целей погрешность 1-2 процента ничего не решала и решил сделать прибор полностью автономным. Для этого скрепил корпус мультиметра и корпус ESR метра на винты, и сделал для большего удобства коммутацию одновременного включения, встроенного мультиметра и ESR метра с помощью выключателя на две группы контактов. Соединения мультиметра и ESR метра, ранее осуществляемые с помощью щупов, были сделаны проводами, внутри соединенных корпусов.

Прибор испытатель конденсаторов — внешний вид

Как показала практика, времени на приведение прибора в боевую готовность, а затем, после проведения измерений, отключения, стало уходить существенно меньше, а соответственно повысилось удобство использования. Из дальнейших доработок планируемых в данном приборе — это перевести его на аккумуляторное питание, от Li-ion аккумулятора от телефона, с возможностью подзарядки от платы адаптера заряда через встроенное Mini USB гнездо, от любого зарядного устройства от смартфона с возможностью подключения USB кабеля.

Как показала практика, ранее мною уже был переделан на аккумуляторное питание с помощью аналогичного способа Транзистор тестер Т4, также имеющий, как и ESR метр, высокое потребление благодаря установленному в нем графическому дисплею. Ощущения от переделки остались только положительные. За полгода заряжал всего один раз. В устройстве был установлен повышающий DC-DC преобразователь превращающий 3.7 вольта на выходе аккумулятора в 9 вольт, необходимые для работы прибора.

Макетная плата ESR метра

В данном случае, в моем приборе будет двойное преобразование напряжения: сначала с 3.7 вольта в 9 вольт, хотя возможно я выставлю и минимально допустимое для входа стабилизатора 7805 CV напряжение 7.5 вольт, от данного стабилизатора сейчас запитана схема прибора. Сам прибор, как можно видеть на фото, изначально питается от батареи Крона, которая, как известно, имеет относительно небольшую емкость.

Напряжение питания данной микросхемы позволяет питать ее напрямую от 9 вольт, но дело в том, что по мере разряда батареи заметил, что показания при измерении начинают потихоньку уплывать. Для борьбы с этим, и был установлен стабилизатор 7805, который, как известно, выдает у нас стабильные 5 вольт на выходе.

Выключатель с защитой от случайных включений

Также в связи с тем, что прибор приходится часто носить с собой в дипломате, на ремонты на выездах, и уже были случаи самопроизвольного включения выключателя, и соответственно высаживании батареи Крона в ноль, что сейчас, при коммутации данным выключателем 2 линий питания, мультиметра и самого прибора, было бы уже более нежелательным, так как в таком случае, придется покупать уже две кроны, стоимостью 45 рублей.

Коммутация выключателем на 2 группы контактов

Решено было просто приклеить на термоклей, по краям выключателя, два самореза, от крепления кулера, в компьютерном блоке питания. Микросхема, применяемая в приборе, широко распространенная, и довольно дешевая, я приобретал ее, по стоимости, всего порядка 15-20 рублей.

Весь прибор, обошелся мне, с учетом бесплатного мультиметра, щупов – пинцета с Али экспресс, стоимостью 100 рублей, и стоимости деталей для сборки прибора, и батареи крона, всего ушло порядка 150 рублей, итого все необходимое обошлось в смешную сумму 250 рублей.

Пинцет для измерения конденсаторов на плате

Что окупилось уже с применением прибора в ремонтах давно и многократно. Конечно кто нибудь, имеющий возможность и желание приобрести ESR micro, может сказать сейчас, зачем мне эти неудобства, каждый раз переводить из миллиВольт, в миллиОмы, хотя это и не требуется, как я уже выше писал, если на покупном приборе я могу сразу видеть, уже готовые значения.

Таблица значений ESR

Дело в том, что подобные приборы имеют в своем составе микроконтроллер, и при измерении подключаются напрямую, условно говоря “портом” микроконтроллера к измеряемому конденсатору. Что крайне нежелательно, достаточно один раз не разрядить конденсатор после обесточивания схемы перед измерением, путем замыкания его выводов металлическим предметом, например отверткой, как мы рискуем получить нерабочий прибор.

Третий вариант схемы измерителя ESR

Чтобы иметь возможность проверять тракты ЗЧ, в схему прибора необходимо ввести еще один переключатель, с помощью которого частота генератора импульсов понижается до 1 кГц.

Кроме того, измерения показали, что потребляемый прибором ток не превышает 3…5 мА, и его лучше сделать малогабаритным переносным, чтобы иметь всегда под рукой. Питать такой вариант прибора можно от батареи типа «Крона» через маломощный 5-вольтовый стабилизатор.

Схема такого варианта прибора показана на рис.З. Переключателем S2 выбирают частоту генератора, а переключателем S3 включают питание прибора.

Рис. 3. Схема самодельного измерителя ESR с питанием от батареи.

Длительная работа с прибором позволила выявить еще один «скрытый резерв»: с помощью него можно проверять катушки индуктивности (обмотки трансформаторов) на наличие короткозамкнутых витков.

При этом прибор измеряет все то же реактивное сопротивление, только на этот раз индуктивное Х|_. Индуктивное сопротивление можно рассчитать по формуле:

где Xl ~ индуктивное сопротивление, Ом; f — частота, Гц; L — индуктивность, Гн. Например, катушка индуктивностью в 100 мкГн на частоте 100 кГц имеет индуктивное сопротивление Хр=62,8 Ом.

Ели такую катушку подключить к нашему прибору, стрелка измерителя практически останется в положении «бесконечность», отклонение будет едва заметно. Наличие же в обмотке катушки короткозамкнутого витка (витков) приведет к резкому уменьшению индуктивного сопротивления, до единиц ом, и стрелка прибора в этом случае покажет какое-то малое сопротивление.

Индуктивность катушек, применяемых в радиотехнических устройствах, может находиться в очень широких пределах: от единиц микрогенри в ВЧ дросселях до десятков генри в силовых трансформаторах.

Поэтому проверка катушек с большой индуктивностью на частоте 100 кГц может вызвать затруднения. Чтобы проверять такие катушки (например, первичные обмотки маломощных силовых трансформаторов), частоту генератора нужно установить в 1 кГц (переключателем S2).

Детали

Трансформатор Т1 наматывают на ферритовом кольце с внешним диаметром 10… 15 мм и магнитной проницаемостью 600…2000 (значения не критичны). Первичная обмотка содержит 10 витков провода ПЭВ-2 диаметром 0,4…0,5 мм, вторичная -200 витков провода ПЭВ-2 диаметром 0,1 …0,15 мм.

В качестве провода для первичной обмотки идеально подходит монтажный провод марки МГТФ-0,5 или одножильный провод в ПВХ-изоляции («кроссировка»).

Диод VD1 обязательно должен быть германиевым, например, типов Д9, ДЗ10, Д311, ГД507. Кремниевые диоды имеют большое пороговое напряжение открывания (0,5…0,7 В), что приведет к сильной нелинейности шкалы прибора в области измерения малых сопротивлений. Германиевые же диоды начинают проводить ток при прямом напряжении 0,1…0,2 В.

Печатные платы для прибора не разрабатывались. Все варианты прибора собирались на макетных печатных платах с шагом отверстий 2,5 мм (продаются на радиорынках) методом навесного монтажа.

Правильно собранный прибор начинает работать сразу, нужно лишь подобрать сопротивление резисторов, как было указано выше. Чтобы облегчить настройку, в качестве резисторов R2 и R3 можно использовать подстроечные резисторы.

Задающий генератор может быть собран и по другой схеме. В радиолюбительской литературе подобные схемы встречаются часто. Важно, чтобы частота сигнала генератора была около 100 кГц. Можно вообще обойтись без внутреннего генератора, используя уже имеющийся в распоряжении стационарный генератор и стрелочный авометр, а прибор оформить в виде приставки к ним.

Градуировка прибора

Градуируют прибор с помощью нескольких постоянных резисторов сопротивлением 1 Ом. Замкнув щупы, отмечают, где будет нулевая отметка шкалы. Из-за наличия сопротивления в соединительных проводах, она может не совпадать с положением стрелки при выключенном питании.

Поэтому провода, идущие к щупам, должны быть по возможности короткими, сечением 0,75…1 мм2. Далее подключают два параллельно соединенных резистора на 1 Ом и отмечают положение стрелки, соответствующее измеряемому сопротивлению 0,5 Ом.

Затем подключают резисторы но 1, 2, 3, 5 и 10 Ом и отмечают положения стрелки при измерении этих сопротивлений. На этом можно остановиться, так как электролитические конденсаторы емкостью более 4,7 мкФ с ESR больше 10 Ом хотя и могут работать, например, в качестве разделительных в УНЧ, но, скорее, не очень долго.

Принцип действия прибора для проверки конденсаторов

Перед тем, как производить измерение, нужно выполнить разрядку конденсатора. Для этого его выводы соединяют друг с другом.

Щупы мультиметра обеспечивают разность потенциалов, которая может быть использована для зарядки конденсатора. По времени зарядки можно приблизительно оценить емкость. Измеряя сопротивление, можно определить наличие повреждений или пробой конденсатора.

Вам это будет интересно Особенности обжимных клещей

При измерении параметра ESR используются сложные алгоритмы. В таком тестере используются специальные микросхемы для управления процессом проверки.

Виды конденсаторов

Работа с прибором

Автор не разделяет мнения, что электролитические конденсаторы с ESR более 1 Ом всегда нужно выбрасывать. Значение ESR новых исправных конденсаторов зависит от фирмы-производителя, типа, свойств применяемых при изготовлении материалов и др.

Как-то на радиорынке автор купил миниатюрные электролитические конденсаторы емкостью 10 мкфхі 6 В. ESR у них у всех оказалось на уровне 2,5…3 Ом, — это не брак. Повышенным (до 3…6 Ом) ESR обладает большинство конденсаторов емкостью 1 …4,7 мкФх50…400 В, а также низковольтные малогабаритные конденсаторы. Проверенный же конденсатор, например, емкостью 1000 мкф 16В, имеющий ESR 5 Ом, явно плохой и подлежит замене.

Как было отмечено выше, в особо ответственных узлах радиоаппаратуры, например в импульсных блоках питания, схемах развертки телевизоров, должны использоваться качественные конденсаторы с ESR не более 0,5… 1 Ом.

Для междукаскадных конденсаторов НЧ цепей эти требования могут быть не такими жесткими. Именно в УНЧ, собранном пару лет назад, благополучно работают упомянутые выше миниатюрные электролитические конденсаторы.

Для проверки возможности прибора обнаруживать короткозамкнутые витки проведите такой эксперимент: подключите прибор к исправному дросселю, например, ДМ-0,1 с индуктивностью 20…100 мкГн на измерительной частоте 100 кГц.

Стрелка прибора слегка отклониться в сторону уменьшения измеряемого сопротивления. Затем намотайте поверх дросселя 2-3 витка монтажного провода со снятой изоляцией и скрутите вместе его концы.

Снова подключите прибор. На этот раз стрелка должна отклониться на значительно больший угол, показывая сопротивление несколько ом. Следует подчеркнуть, что функция проверки катушек индуктивности является дополнительной для данного прибора, и полученные результаты могут быть весьма приблизительными.
